Description

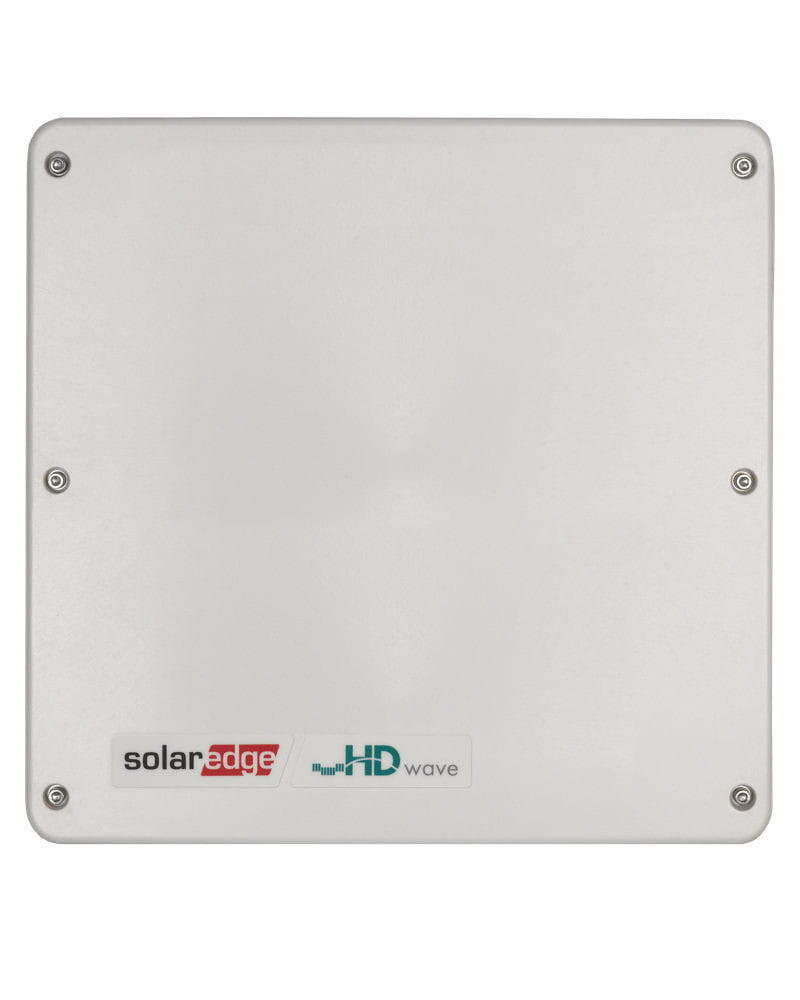

O Inversor Monofásico de Conexão à Rede SolarEdge 10000W HD Wave é o modelo de maior potência dentro da linha HD-Wave do fabricante SolarEdge, deixando uma faixa bastante escalonada entre o modelo de 2200W e este. O inversor Grid Tie SolarEdge 10000W é destinado a instalações monofásicas

Uma das grandes vantagens que o Inversor Monofásico de Conexão à Rede HD Wave 10000W SolarEdge nos proporciona é a descentralização do sistema , já que a funcionalidade do inversor é distribuída, pois a regulação MPPT é realizada pelas otimizações que cada painel solar em a instalação incorpora. Em um sistema com o Inversor Monofásico HD Wave 10000W SolarEdge, cada painel possui seu próprio regulador de carga e portanto o desempenho é excelente, pois com este modo de operação podemos utilizar diferentes tampas com diferentes inclinações, diferentes tipos de módulos e no case Mesmo que um painel receba uma sombra específica, essa sombra não afetará o desempenho do restante da linha.

Nestes sistemas, o preço do Inversor HD Wave 10000W SolarEdge Grid Connection é ligeiramente inferior ao habitual para um inversor monofásico de potência semelhante, uma vez que as suas funções foram reduzidas, ficando quase exclusivamente destinado à transformação de CC em CA. e as comunicações. Por outro lado, o sistema como um todo fica mais caro porque cada painel necessita de seu próprio otimizador. Por outro lado, a SolarEdge oferece garantia de 12 anos para seus inversores e 25 anos para otimizadores.

Realizar a instalação de um sistema com o Inversor HD Wave 10000W SolarEdge é muito simples. Os otimizadores são ancorados na própria estrutura ou na moldura do painel e faremos a ligação entre os próprios otimizadores para completar a linha. Do próprio otimizador existe outro par de conectores MC4 aos quais conectaremos o cabo que sai do painel. O design do Inversor Monofásico de Conexão à Rede HD Wave 10000W SolarEdge incorpora uma medida de segurança que nos permite trabalhar com baixa tensão na linha com os otimizadores enquanto o inversor está desconectado, não sendo o risco de eletrocussões por alta tensão. existente.

Ao contrário dos sistemas convencionais de ligação à rede em que todos os painéis estão na mesma série, num sistema Solaredge o desempenho de cada um dos painéis não afeta os restantes, uma vez que fornecem a energia gerada de forma independente. O Inversor Monofásico de Conexão à Rede HD Wave 10000W SolarEdge nos permitirá extrair o máximo desempenho de nossa instalação mesmo que utilizemos painéis com características e/ou orientações diferentes. Em boas condições de radiação e com sistema fotovoltaico completo, o inversor monofásico de conexão à rede SolarEdge nos fornecerá no máximo 10.000W de potência de pico.

Dentro dos otimizadores podemos encontrar uma vasta gama de modelos, pois dependendo das características do painel a ligar (tensão, potência e número de painéis) podemos ter interesse em utilizar um modelo de otimizador ou outro. É sempre aconselhável superdimensionar a energia solar conectada ao inversor monofásico grid-tie 10000W SolarEdge para compensar perdas devido à orientação, fiação, temperatura e radiação solar atual.

Este sistema de autoconsumo sem baterias apresenta uma elevada taxa de retorno graças à elevada eficiência e aproveitamento superior da energia instalada em comparação com outros sistemas. A produção com microinversores será sempre igual ou superior à de um sistema tradicional.

Características da Conexão à Rede Monofásica do Inversor HD Wave 10000W SolarEdge

O Inversor Monofásico de Conexão à Rede SolarEdge 10000W é conhecido no mercado principalmente pelas seguintes características técnicas:

– Potência fotovoltaica máxima 15500W em DC.

– 99% de desempenho.

– Peso leve (16,5Kg), conversão sem transformador.

– Resfriamento por convecção natural e nível de ruído máximo de 50db.

– Interfaces de comunicação integradas com Ethernet, WIFI, RS485, GSM e ZigBee.

– Conexão com terminais MC4 compatíveis.

– Grau de proteção IP65 para poder instalar em ambientes internos e externos.

– 12 anos de garantia do fabricante para o inversor.

Instalação do Inversor Monofásico HD Wave 10000W SolarEdge Grid Connection

A instalação do Inversor Monofásico de Conexão à Rede HD Wave 10000W SolarEdge é simples e fácil , mas devemos ter em mente uma série de parâmetros e cuidados. Independentemente de a instalação despejar ou não os excedentes de produção na rede, devemos adquirir o contador de energia que o mesmo fabricante oferece para poder monitorizar o consumo e assim poder comparar o que poupamos em energia graças à produção do HD Wave Conexão à rede monofásica SolarEdge 10000W. O wattímetro Solaredge pode ser usado para instalações monofásicas e trifásicas conectando o inversor monofásico de ligação à rede SolarEdge de 10000W através da conexão RS485.

Os otimizadores MPPT não estão incluídos e devemos adquirir tantos quantos forem os painéis solares para instalar. Por outro lado, devemos saber que existe um número mínimo e máximo de painéis solares para cada série de otimizadores para que o inversor funcione corretamente. Uma vantagem a destacar nos otimizadores é a sua grande variedade de modelos graças aos quais podemos encontrar aquele que melhor se adapta às características de cada tipo de painel do mercado.

Compatibilidade com baterias do Inversor Monofásico HD Wave 10000W SolarEdge Grid Connection

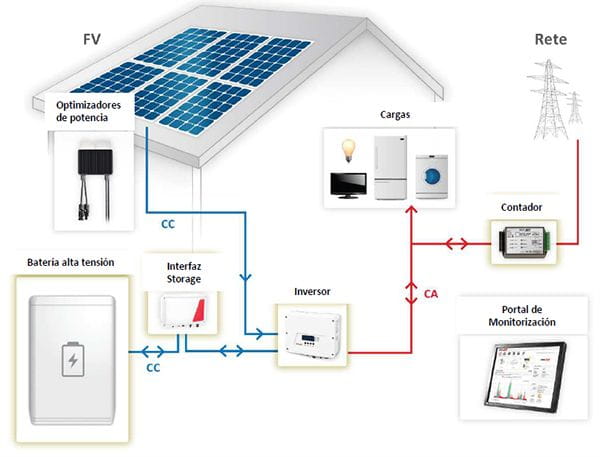

Uma das grandes vantagens das instalações com inversores é a possibilidade de aumentar o nosso grau de autoconsumo instalando uma bateria de lítio de alta tensão do fabricante LG . Com os modelos RESU 7H e 10H podemos incorporar uma acumulação de energia na nossa instalação fotovoltaica para que possamos aproveitar o excedente de produção solar que não utilizamos posteriormente. Como nem sempre o nosso consumo de energia eléctrica coincide com as horas de maior produção solar, a instalação de uma bateria ajuda-nos a reduzir o consumo de energia eléctrica porque aproveitaremos sempre ao máximo toda a produção solar que somos capazes de obter.

Para funcionar em conjunto com uma bateria , precisamos do próprio medidor de energia, da interface Storedge e da bateria LG que queremos instalar. Apenas uma unidade pode ser instalada, mas pode ser o modelo de 7kW ou de 10kW.

A única desvantagem do sistema com inversor monofásico SolarEdge 10000W conectado à rede é que não podemos nos desconectar da rede elétrica e atuar como uma instalação isolada . Porém, podemos utilizar um contrato mínimo em potência e com discriminação de tempo, para manter. os custos tão baixos quanto possível e ser muito mais autossuficientes com energia solar.

Configuração e Monitoramento do Inversor SolarEdge

Para configurar e monitorar este modelo HD Wave do fabricante SolarEdge é imprescindível adquirir a antena SolarEdge Wifi , pois este inversor incorpora em seu interior a placa do sistema Wi-Fi mas não a antena que permite a comunicação entre o inversor e seu dispositivo móvel (móvel , tablet ou computador). Além disso, a ausência de tela no inversor é compensada pela possibilidade oferecida por esta antena SolarEdge Wifi de monitorar o funcionamento do inversor. Portanto, o complemento de antena Wifi é obrigatório para configuração e monitoramento de todos os inversores SolarEdge sem display .

Operação do Inversor Monofásico HD Wave 10000W SolarEdge Grid Connection

Como já mencionamos, o inversor monofásico de conexão à rede SolarEdge 10000W não centraliza todas as funções no próprio inversor, mas sim isola o MPPT ou maximizador de corrente e o coloca individualmente nos painéis . Isto pode parecer mais caro ou complicado à primeira vista, mas a verdade é que graças a esta técnica teremos a maior eficiência e captação de energia possível com um inversor que é basicamente responsável pela conversão de corrente contínua em corrente alternada. Este sistema em comparação com a concorrência implica o seguinte:

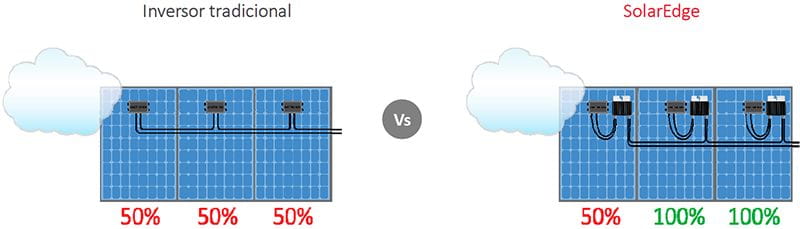

– Um desempenho individual muito superior de cada painel solar que resulta no máximo aproveitamento. Qualquer circunstância que afete o desempenho de um único painel afetará apenas essa unidade e não toda a série, como acontece nos sistemas tradicionais de cadeia longa. Além disso, graças ao monitoramento individual podemos até detectar falhas em um painel específico; falha que não afetará o restante dos painéis conectados.

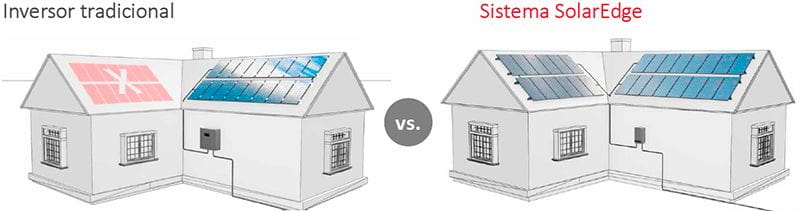

– Flexibilidade superior já que nos sistemas tradicionais por vezes não é possível colocar todos os painéis necessários para cada série com a mesma orientação, pelo que por vezes necessitamos de outra superfície o que provoca uma perda de eficiência. Isto não acontece pois o desempenho de cada painel é independente. Isto também nos beneficia por podermos expandir no futuro com painéis de maior eficiência ou características que não sejam prejudicadas pelos anteriores.

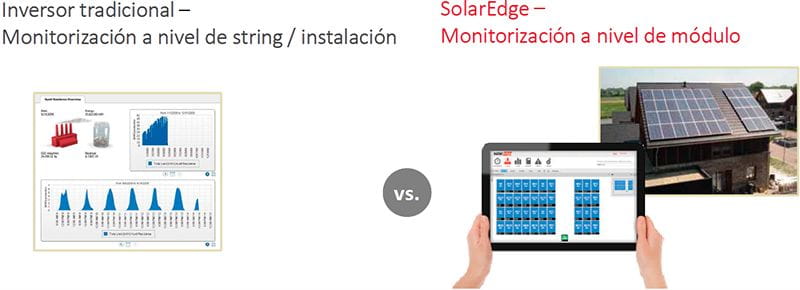

– Monitoramento total do desempenho de cada módulo comparado ao monitoramento de cada string ou instalação. Isto pode alertar-nos para falhas individuais de cada painel e evitar problemas na instalação como um todo, onde se um painel começar a apresentar um desempenho inferior, não seremos capazes de identificá-lo, a menos que os testemos todos individualmente.

Para conectar estes inversores em paralelo ao Smart Meter é necessário possuir a placa de expansão. Sem esta placa é possível conectar em paralelo mas sem o Smart Meter. Você deve sempre trabalhar através da porta RS-485-1 do inversor.
