A linha de inversores conectados à rede Fronius ECO é uma pequena família composta por 2 modelos. Preparados para alimentar redes trifásicas, estão disponíveis nas potências de 25 e 27kW e caracterizam-se por terem desempenhos de primeira classe a um custo muito baixo dadas as suas características e funções.

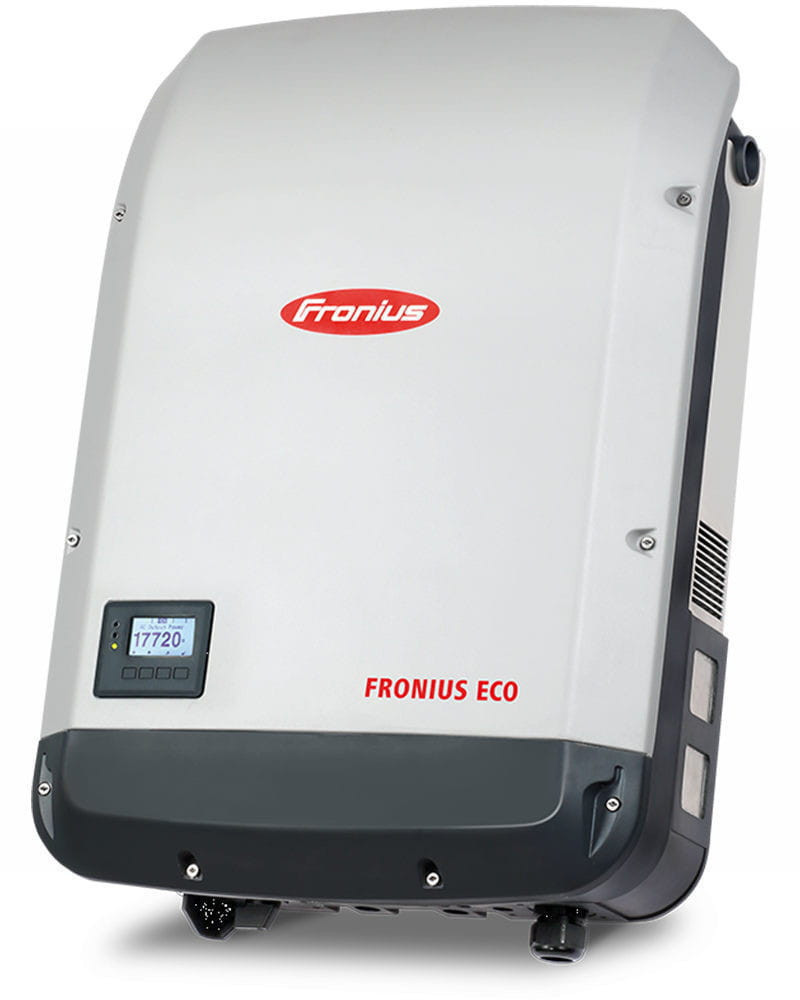

Inversores conectados à rede como este Fronius ECO 25kW oferecem uma solução perfeita para conectar um sistema solar à nossa rede trifásica que nos fornece energia solar e nos permite reduzir o consumo de eletricidade. Indicado para grandes consumos , a potência deste Fronius ECO 25kW é extraída de um campo solar que podemos conectar diretamente para converter a corrente contínua gerada pelos painéis solares fotovoltaicos em corrente alternada trifásica diretamente para alimentar o consumo que temos naquele momento em nossas instalações. Este sistema permite-nos poupar de forma fiável e económica na nossa faturação, sendo especialmente adequado para grandes consumos, seja para a nossa casa ou empresa.

Este inversor Fronius ECO 25kW inclui a placa de comunicação Datamanager, pois não é uma versão light . Isso permite que nosso inversor Fronius se comunique externamente, pois incorpora uma porta Ethernet e conectividade WiFi, além de outros sinais para se comunicar com dispositivos externos como o Smart Meter.

Instalação do inversor Grid Tie Fronius ECO 25kW

A família ECO de inversores Fronius possui certificação IP66, portanto podemos instalar o inversor tanto em ambientes internos quanto externos. Toda a linha Fronius possui um método de instalação muito simples chamado SnapInverter. Este sistema nos ajudará nas conexões e na suspensão do inversor com muita facilidade. Separado em 2 peças, é primeiro projetado na parede onde vai ficar a fixação traseira, que é muito leve, na qual também está incorporado o bloco de terminais de ligação da fiação . Nele podemos fazer as ligações dos painéis , da corrente alternada e também há espaço caso queiramos arrumar os fusíveis e térmicas no seu interior, pois como lembramos toda a gama ECO tem certificação IP66 .

Depois que tudo estiver localizado e conectado ao quadro traseiro, penduramos o estágio de potência. O que teremos que fazer é passar a fiação de comunicação , seja conectando vários inversores para que se comuniquem entre si, ou se utilizarmos as conexões do Datamanager. Deve-se lembrar que é importante ter a alimentação desligada e o seccionador de corrente contínua inferior na posição de corte de alimentação, para que os painéis não forneçam alimentação durante a instalação e configuração.

Depois de concluídas todas as conexões, você pode prosseguir com a conexão da energia e iniciaremos o assistente de instalação usando o aplicativo Fronius solarweb ou inserindo diretamente o endereço web gerado pelo próprio inversor em seu processo de comissionamento. Para isso, precisaremos de um smartphone ou computador com WiFi próximo ao inversor Fronius ECO 25kW. Da mesma forma, se quisermos utilizar o portal Solarweb que a Fronius nos disponibiliza para podermos visualizar o desempenho da nossa instalação solar em tempo real, precisaremos que o inversor Fronius ECO 25KW tenha uma conexão à Internet ao seu alcance, seja por Wi-Fi ou cabo, para que envie as informações de produção que o inversor está gerando.

Recursos do inversor Fronius ECO 25kW

– Os inversores Fronius permitem expandir sua potência de saída instalando mais de uma unidade na mesma instalação. Assim, com operação paralela poderão oferecer mais potência, transformando a energia solar em eletricidade adequada ao consumo.

– A linha de inversores Fronius ECO possui conversão sem transformador , o que lhes confere um peso muito leve e atende a todas as normas relativas ao isolamento CC-CA exigidas neste tipo de instalações.

– Seu algoritmo de rastreamento GMPP facilita o aproveitamento máximo do ponto ideal de operação dos painéis em termos de tensão e corrente. Isso também nos oferece uma ampla gama de séries entre 580 e 850V . Obteremos o máximo desempenho possível do nosso campo solar mesmo com sombras parciais ou condições nubladas.

– Placa de comunicações Datamanager com registo de dados, possibilidade de gestão dinâmica da potência de saída, ligação Ethernet, WLan wireless, servidor web e uma infinidade de possibilidades de comunicação. Suporte ModBus TCP e RTU.

– Compatibilidade com inversores isolados de marcas reconhecidas no mercado como Victron e Schneider. Para criar instalações híbridas com alto consumo diurno, inversores conectados à rede como o Fronius podem ser combinados com inversores de bateria para que funcionem na mesma instalação, seja conectado à rede ou isolado.

– Melhoria na energia reativa e efetiva . Nestes modelos de alta potência, representa poupança para grandes instalações, uma vez que a companhia eléctrica as penaliza com elevados custos de facturação.

– Também grandes vantagens como: configuração simples com tela LCD integrada e botões sensíveis ao toque. Manutenção inexistente. Funcionamento silencioso com ventilação forçada regulada. Ampla margem para trabalhar em ambientes adversos de umidade e temperatura.

Operação do inversor Grid Tie Fronius ECO 25kW

O inversor Fronius ECO 25kW tem para nós uma operação transparente, direta e altamente eficiente. Se instalarmos o Smart Meter em nossa tomada de conexão, poderemos visualizar nossas necessidades de energia em tempo real e também com dados históricos acumulados no portal Fronius SolarWeb . Com um gráfico integrado poderá observar os dados de produção em tempo real da nossa instalação solar para comparar as nossas necessidades energéticas com o que o inversor é capaz de incorporar no nosso consumo e assim ver de forma clara e direta o que poupamos em eletricidade graças ao auto -consumo.

Graças ao Fronius Smart Meter, no inversor podemos limitar a energia que é despejada na rede elétrica . Desta forma não injetaremos o excedente de produção que não consumimos. O gráfico a seguir mostra como a superfície escura (energia gerada pelo sol) nunca ultrapassa a linha de consumo. O gráfico num dia ensolarado descreveria uma curva semelhante a um sino gaussiano dada a sua distribuição normal, com produção máxima nas horas centrais do dia.

Se ajustarmos o nosso padrão de consumo à produção, a poupança será máxima.

As instalações com Fronius ECO 25kW funcionam diretamente com a energia produzida pelos painéis solares . À noite o inversor entra em Stand by , com consumo mínimo (inferior a 1W) e durante o dia injeta toda a energia que é capaz de captar através dos painéis solares para consumo trifásico em tempo real. Este é um sistema clássico de conexão à rede sem baterias . A manutenção é zero e a vida útil dos materiais é muito longa, já que não existem baterias que se desgastem e precisem ser substituídas.

Este sistema pode ser ampliado ou complementado com inversores isolados que funcionam com baterias , neste caso seria necessário instalar um inversor de bateria trifásico compatível com Fronius para que pudessem trabalhar em conjunto. A energia no sistema fluiria de acordo com as seguintes suposições:

– Produção solar insuficiente ou noturna: a energia necessária, o inversor isolado consumiria da bateria ou da rede elétrica externa (também geradores ) dependendo da configuração do sistema.

– Produção solar acima da demanda: todo o consumo é alimentado diretamente pela corrente gerada pelos painéis através do Fronius ECO 25kW. Neste caso, se as baterias não estiverem totalmente carregadas, o inversor off-grid carregará as baterias com o excedente de produção solar que a Fronius contribui e que não está sendo utilizado para consumo. Você também pode programar o carregamento para ser feito a partir da rede elétrica externa, dependendo de suas preferências.

Características técnicas Inversor Fronius ECO 25kW

Os inversores Fronius ECO representam a faixa de potência mais alta que a Fronius oferece atualmente para soluções de autoconsumo. As características técnicas mais notáveis ​​do modelo de 25kW podem ser encontradas na ficha técnica anexa. Porém, detalhamos aqui os mais relevantes, como:

SAÍDA

– Potência nominal : 25000W.

– Corrente máxima de saída CA : 36,1A.

– Acoplamento de rede : Trifásico 380V / 220V ou Trifásico 400V / 230V (+20% / -30%)

Frequência de trabalho : 50 Hz / 60 Hz (45 65 Hz)

ENTRADA

– Corrente máxima de entrada DC : 44,2A.

– Tensão mínima de entrada DC : 580V.

– Tensão mínima de partida DC : 650V.

– Tensão máxima de entrada CC : 1000V.

– Faixa de tensão do regulador MPP : 580 – 850V.

– Número de entradas DC : 6.

– Número de seguidores do MPP : 1.

Descarga 0 Inversor Fronius ECO 25kW

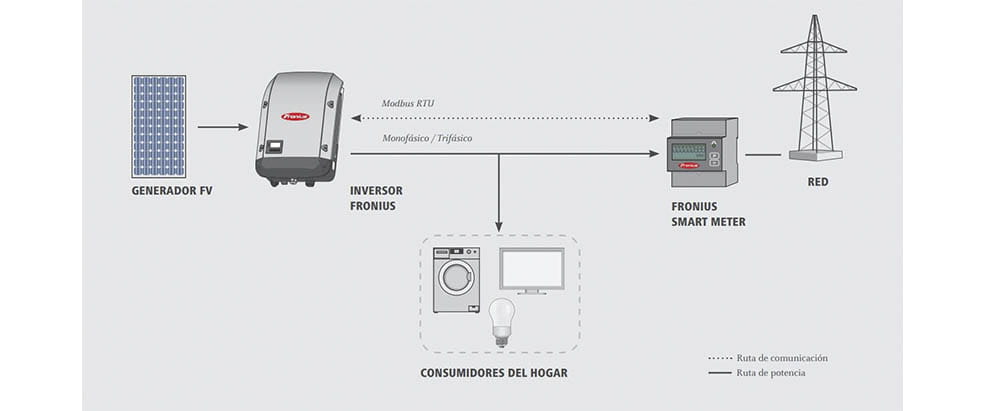

Os inversores Fronius podem ser configurados para não descarregar o excesso de produção solar na rede elétrica . Por força da legislação, se não quisermos que a energia extra produzida na instalação seja alimentada na rede elétrica, devemos adquirir o complemento Fronius Smart Meter. Graças a este medidor de energia, o inversor Fronius ECO 25kW sabe sempre quais são as nossas necessidades energéticas, para que possa adaptar a sua potência de saída ao consumo em tempo real. Isto é conseguido graças à comunicação constante do Smart Meter com o inversor Fronius.

Devemos evitar que seja passado um cabo de dados de onde instalamos o inversor até o próprio Smart Meter, que deve estar localizado imediatamente após o medidor de energia elétrica de nossa instalação. O próprio inversor pode ser colocado para alimentar um ramal consumidor ou também conectá-lo no início de nossa instalação elétrica.

Monitoramento do inversor Fronius ECO 25kW

O inversor Fronius ECO 25kW permite o monitoramento gratuito de nossa instalação através do portal www.solarweb.com disponibilizado pelo fabricante. No processo de configuração cadastramos e cadastramos nosso inversor para poder ver a produção em tempo real, gráficos de desempenho acumulado, economia, etc.

Isso só é possível se conectarmos nosso Fronius à internet para que ele atualize em tempo real as informações coletadas no portal. O próprio Smart Meter também nos fornecerá informações, pois é responsável por medir o consumo elétrico da instalação fotovoltaica . Como aparecem no mesmo gráfico, podemos comparar nossa necessidade energética com a produção do Fronius ECO 25kW.

Uma ferramenta muito útil que nos ajudará a ver a que horas do dia podemos usufruir gratuitamente da eletricidade, se devemos pensar em expandir a instalação solar já que o nosso consumo é maior e também ver diretamente a poupança direta que estamos a ter graças à energia solar energia.
