Description

A gama de inversores híbridos Kostal Piko MP Plus apresenta grande adaptabilidade graças às suas classes de potência de 1,5 e 4,6kW, sendo por isso ideais para instalações fotovoltaicas em habitações unifamiliares , podendo ser utilizados a partir de 9 painéis solares . A estabilidade de produção desta linha de inversores e sua ampla faixa de tensões de entrada permitem múltiplas possibilidades de conexão de módulos fotovoltaicos .

O inversor Kostal Piko 3,6-2 MP Plus 3,6kW está preparado para funcionar em instalações monofásicas de ligação à rede , ou seja, naquelas instalações em que se deseja que o consumo realizado durante o dia em que os painéis solares recebam radiação solar painéis tomam como fonte de alimentação , devido à tecnologia interna este inversor Kostal Piko 3,6-2 MP Plus 3,6kW pode funcionar com baterias de alta tensão se desejar graças ao Smart Energy Meter para alcançar autonomia energética também em dias com menos radiação solar e à noite.

O inversor Kostal Piko 3.6-2 MP Plus 3kW possui uma tela frontal que registra dados e permite monitoramento de instalações, interfaces de rede e regulação integrada como padrão . O monitoramento é gratuito através do Portal Kostal Solar, do aplicativo Kostal Solar e do servidor Web interno.

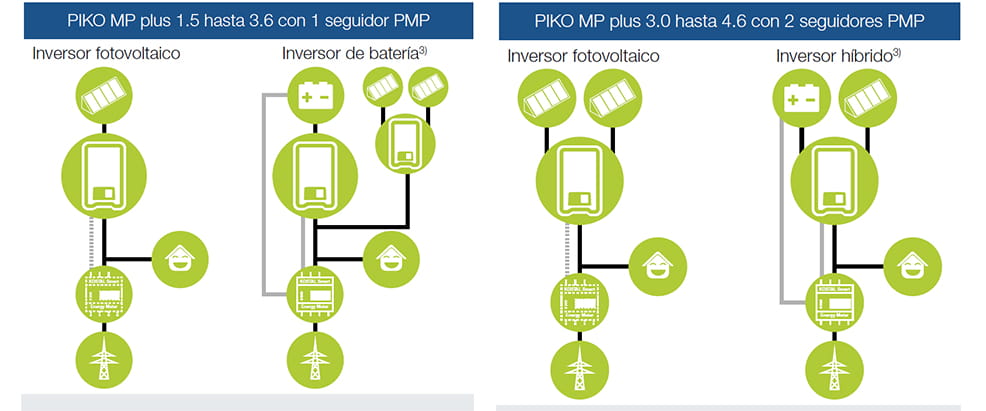

Este inversor híbrido Kostal Piko MP Plus 3,6 kW incorpora dois MPPTs , o que significa que para este modelo de 3,6 kW, todos os painéis solares podem ser conectados em 2 orientações diferentes. Já os inversores Kostal Piko MP Plus que são -1 vêm com 1 PMP ou MPPT , o que significa que os painéis solares deverão ser conectados ao inversor com uma única orientação e inclinação. Se quiser instalar painéis solares com duas inclinações diferentes ou em locais diferentes para que dependendo da hora do dia um grupo receba mais radiação solar que o outro, terá que escolher uma versão -2 como esta.

Características Técnicas Inversor Kostal Piko 3.6-2 MP Plus 3.6kW

O inversor Kostal Piko 3,6-2 MP Plus 3,6kW faz parte da linha de inversores KOSTAL PIKO PLUS, é um inversor híbrido monofásico de  onda senoidal pura  que pode funcionar com baterias de alta tensão e permite  conexão à rede  com injeção zero . O inversor Kostal Piko 3.6-2 MP Plus 3.6kW gerencia com eficiência o funcionamento da instalação. Inclui  o monitoramento da instalação fotovoltaica  através do Portal KOSTAL Solar, do aplicativo Kostal Solar e do servidor Web interno.

O inversor Kostal Piko 3,6-2 MP Plus 3,6kW é capaz de trabalhar com uma potência fotovoltaica nominal de 3,77kW e uma potência máxima de 5,4kW . É um inversor que opera na faixa de tensão entre 75 e 750V . O inversor incorpora dois seguidores MPPT com potência nominal em modo dois seguidores entre 140 e 600V.

O inversor Kostal Piko 3,6-2 MP Plus 3,6kW funciona com uma corrente de saída nominal de 16A que corresponde à sua potência máxima de saída. . A eficiência do inversor é de 96,3%.

Compatibilidade Baterias com Inversor Kostal Piko 3.6-2 MP Plus 3.6kW

Esta funcionalidade ainda está em desenvolvimento pelo fabricante, iremos atualizar para maiores informações

Conforme especificado anteriormente, as baterias podem ser conectadas ao inversor Kostal Piko 3,6-2 MP Plus 3,6kW para obter autonomia energética também à noite e nos dias em que o consumo é superior à produção fotovoltaica, uma vez que a energia que foi produzida e não foi consumida está acumulado nas baterias . As baterias compatíveis com o inversor Kostal Piko 3.6-2 MP Plus 3.6kW são de alta tensão, especificamente os modelos compatíveis são baterias BYD HV. A possibilidade de conectar baterias ao inversor estará operacional a partir de setembro de 2019 , por se tratar de uma funcionalidade que está em andamento.

Características físicas Inversor Kostal Piko 3.6-2 MP Plus 3.6kW

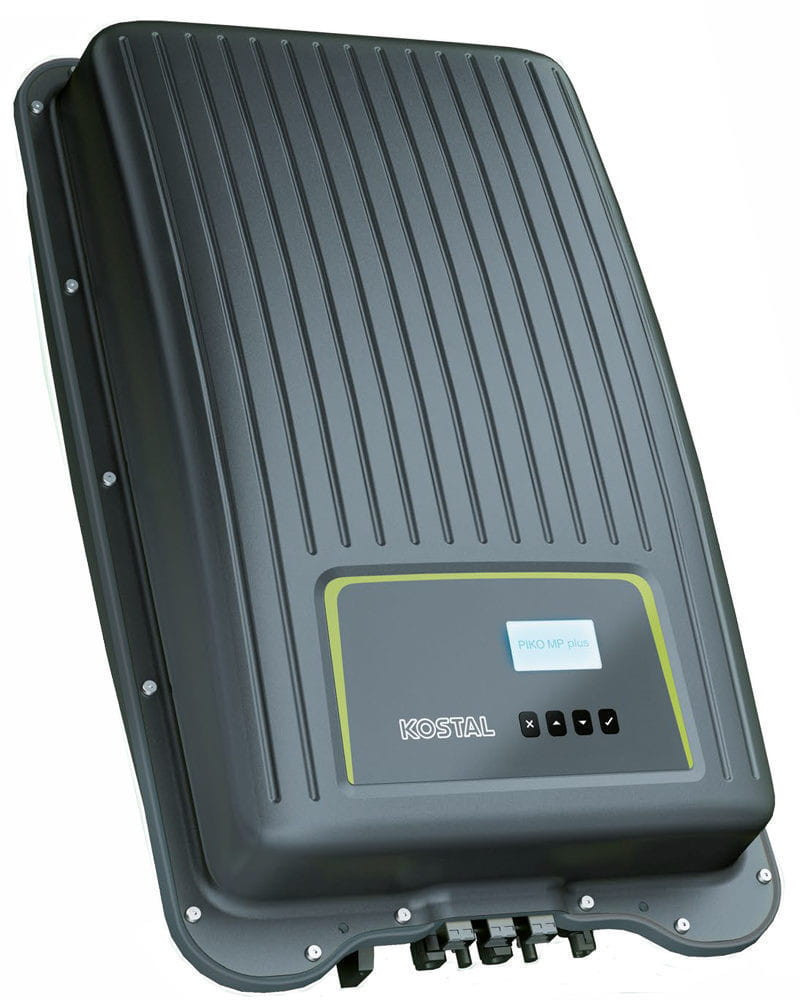

O inversor Kostal Piko 3.6-2 MP Plus 3,6kW possui tela monocromática de 128 x 64 pixels que permite a correta configuração do inversor, estrutura robusta que garante a integridade do inversor mesmo em condições ambientais exigentes e formato compacto.

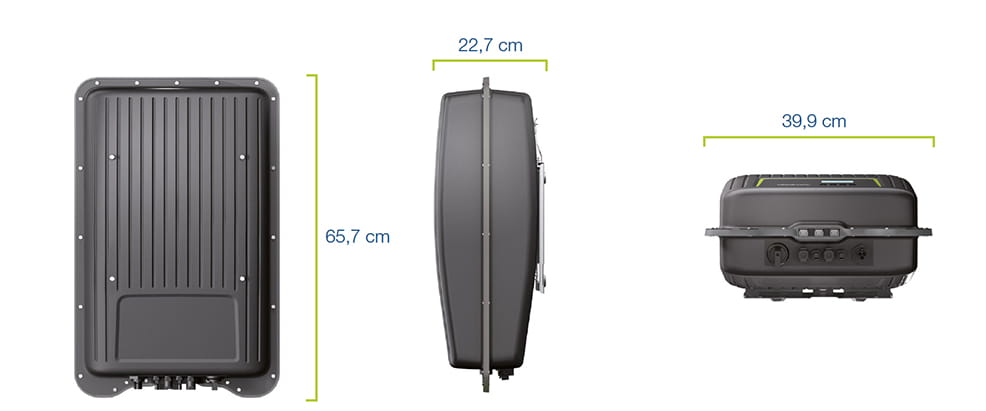

O peso e as dimensões do inversor Kostal Piko MP Plus 1.5kW 1 MP fazem dele um inversor que é recomendável que você tenha os meios necessários para seu correto manuseio e instalação para evitar lesões. Especificamente, este reverso mede 657 x 399 x 222 mm e pesa 13,8 kg .

Instalação do inversor Kostal Piko 3.6-2 MP Plus 3.6kW

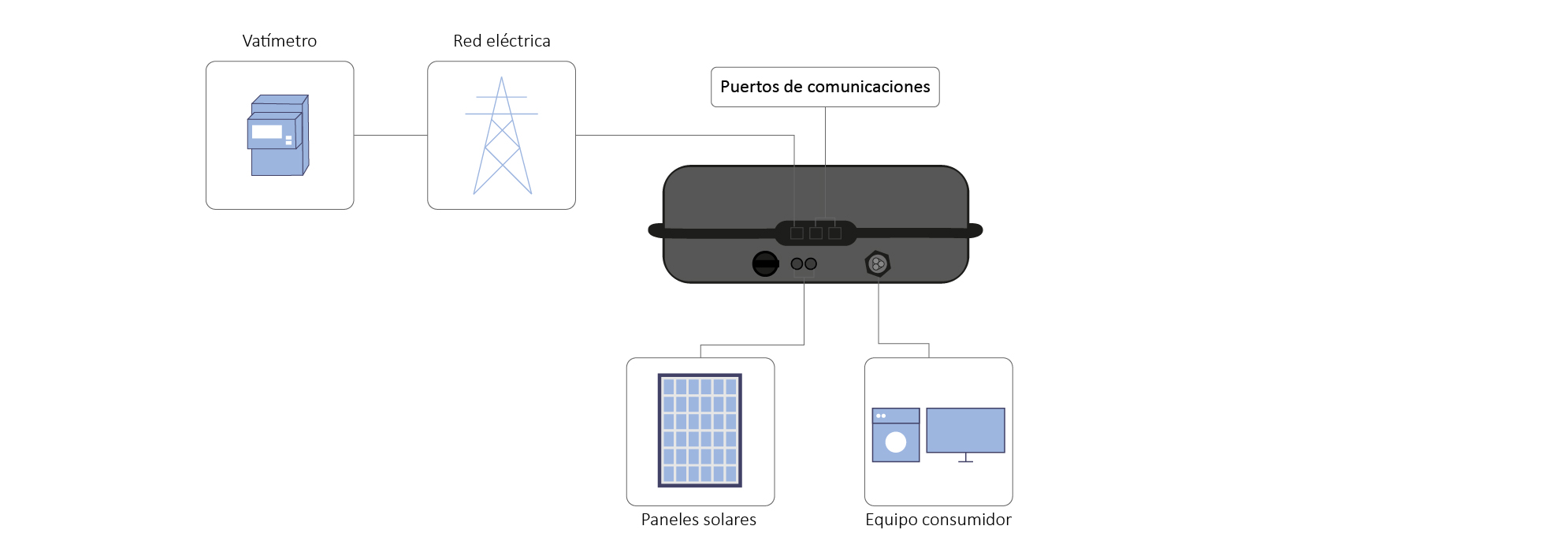

As portas de conexão na parte inferior do inversor Kostal Piko 3.6-2 MP Plus 3.6kW são:

A instalação do inversor Kostal Piko 3.6-2 MP Plus 3,6kW é fácil, rápida e segura graças ao seu funcionamento intuitivo através do menu e tela integrada desde que você tenha noções básicas sobre o assunto, já que não é necessário abrir o equipamento para configuração e inicialização.

A instalação inadequada pode causar redução de potência ou danos ao inversor. Recomenda-se que o inversor seja instalado em sua posição natural sobre uma superfície horizontal lisa, não inflamável e não sujeita a vibrações permanentes, bem como que o equipamento seja protegido da luz solar direta e de temperaturas extremas. Para melhor leitura da tela, recomenda-se que a iluminação esteja correta.

Certifique-se de que a parede onde será realizada a instalação possui as medidas necessárias:

Os passos a seguir para a correta fixação do inversor Kostal Piko 3.6-2 MP Plus 3,6kW são:

1. Fixe a placa de montagem (4) com 4 parafusos (3) na superfície de montagem. A placa de retenção (1) é mostrada voltada para cima.

2. Coloque o inversor na placa de montagem.

3. Prenda os parafusos da caixa na parte traseira do inversor nas abas da caixa (2) na placa de montagem.

4. Pressione o inversor contra a placa de montagem. A lingueta de travamento na parte traseira do inversor trava de forma audível na placa de retenção (1).

Recomenda-se que a montagem e instalação sejam realizadas por profissional com experiência no setor . Você mesmo pode realizar a instalação e colocação em funcionamento do sistema ou alguém de sua confiança, ou a equipe de instaladores da C&M Pura Solar pode realizar tanto a montagem quanto a instalação e colocação em operação. Contate-nos para maiores informações .

Monitoramento de inversor Kostal Piko 3.6-2 MP Plus 3.6kW

Através do portal de monitoramento KOSTAL é possível o monitoramento online gratuito do sistema fotovoltaico, acesse o portal em: www.kostal-solar-portal.com .

Os dados históricos e em tempo real que podem ser consultados são:

– Tensão e corrente geradas por painéis solares

– Potência e corrente alimentadas na rede

– Tensão e frequência atuais da rede

– Rendimentos energéticos gerados no dia, mês e ano

– Estados de erro e avisos atuais.

– Informações sobre a versão do equipamento.

Garantia do inversor Kostal Piko 3.6-2 MP Plus 3.6kW

A garantia do inversor Kostal Piko 3.6-2 MP Plus 3.6kW é de 2 anos, extensível gratuitamente até 5 anos se você se registrar no site da Kostal durante os primeiros 6 meses a partir da data da compra . A garantia será aplicável desde que o dispositivo tenha sido utilizado seguindo as recomendações e respeitando a compatibilidade entre as peças. Qualquer utilização, manipulação, instalação ou manutenção inadequada implica a perda irrecuperável da garantia.

A utilização incorreta do inversor Kostal Piko 3.6-2 MP Plus 3.6kW poderá ser perigosa para a integridade física do usuário ou de terceiros. Além disso, o uso incorreto pode causar danos ao equipamento ou a outros objetos. O inversor Kostal Piko 3.6-2 MP Plus 3.6kW só pode ser usado para os fins a que se destina.

Todos os componentes montados no inversor Kostal Piko 3,6-2 MP Plus 3,6kW ou na instalação fotovoltaica devem cumprir as normas e diretivas válidas. Todos os produtos oferecidos pela C&M Pura Solar atendem às normas vigentes.
