Description

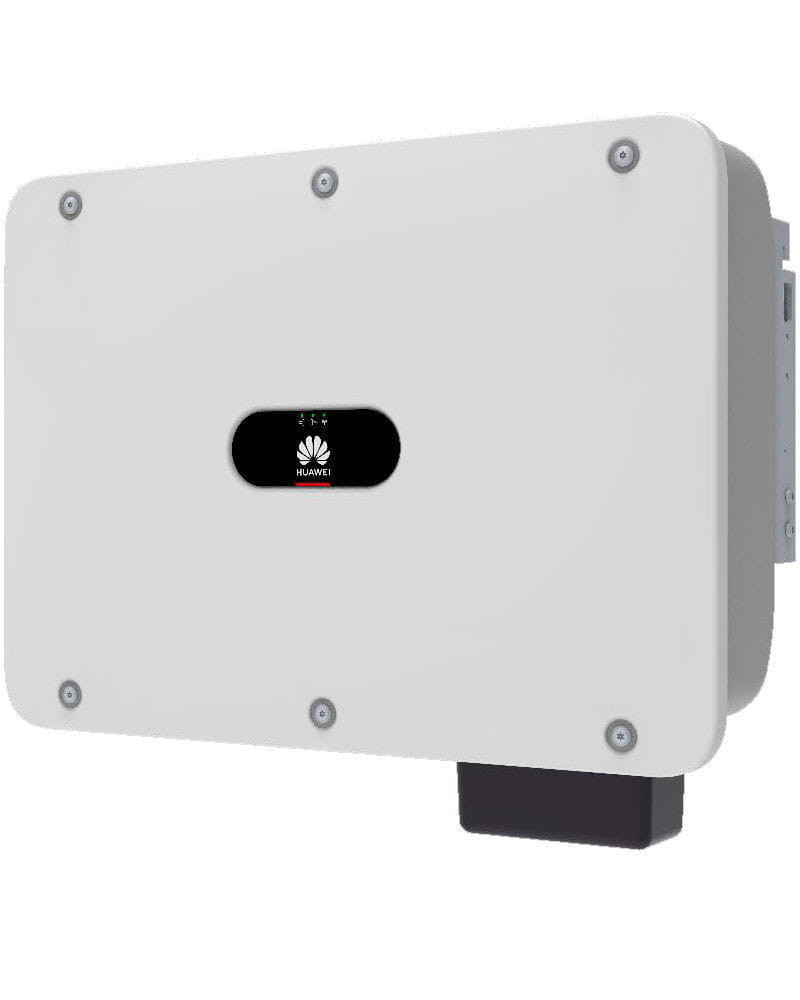

O inversor conectado à rede Huawei SUN2000-36KTL-M3 está preparado para ser instalado em residências ou indústrias que sejam alimentadas com corrente trifásica . Este inversor é um dos modelos intermediários da linha de inversores trifásicos conectados à rede da Huawei. O inversor Huawei SUN2000-36KTL-M3 com eficiência de 98,4% possui potência de 36kW e 40kVA, além de corrente nominal de saída de 52A e corrente máxima de saída de 58A , portanto este inversor se torna uma excelente opção para instalações de conexão de rede em empresas, armazéns industriais e locais que necessitam de energia deste calibre. Os 4 MPPTs que incorpora o inversor Huawei SUN2000-36KTL-M3 caracterizam-se por trabalhar numa faixa de tensão entre 200V e 1000V e por ter no máximo 8 entradas; 2 para cada MPPT .

O inversor Huawei SUN2000-36KTL-M3 incorpora 4 MPPT que permitem a instalação dos painéis em quatro grupos para que cada um dos grupos possa ser instalado com uma inclinação diferente, um exemplo comum é a instalação de cada um dos grupos em diferentes alas de os telhados onde estão instalados. Teremos também a possibilidade de fabricar cordas com diferentes características elétricas. Graças a estes MPPTs integrados, o inversor Huawei SUN2000-36KTL-M3 maximiza a eficiência dos painéis solares para que o investimento realizado seja amortizado mais rapidamente, uma vez que a energia máxima é oferecida à casa em todos os momentos, dependendo do número e tipo de energia solar instalada. painéis e a radiação solar que recebem.

A linha de inversores trifásicos Huawei KTL-M3 é compatível com otimizadores Huawei SUN2000-450W-P . Isso nos permite isolar um ou mais painéis do barbante caso recebam sombra parcial. Desta forma o desempenho da string não será afetado por esta diminuição de potência do painel no qual o otimizador está instalado.

Este inversor é compatível com o wattímetro trifásico Chint. Para confirmar a compatibilidade com outros wattímetros, entre em contato conosco ou consulte a ficha técnica de cada caso.

Proteções do inversor trifásico Huawei SUN2000-36KTL-M3

Entre as proteções que incorpora toda a gama KTL-M3 entre 30 e 40kW, podemos encontrar os seguintes componentes que ajudam a simplificar a instalação e o arranque do dispositivo:

– Proteção anti-ilha.
– Proteção contra sobrecorrente em Corrente Alternada.
– Proteção contra inversão de polaridade em Corrente Contínua.
– Monitoramento em nível de string.
– Pára-raios em Corrente Contínua e Corrente Alternada.
– Proteção contra falha por arco elétrico.
– Monitoramento de corrente residual.

Este inversor é capaz de trabalhar entre -25ºC e 60ºC e possui proteção IP66.

Características Físicas Inversor Trifásico Huawei SUN2000-36KTL-M3

O inversor Huawei SUN2000-36KTL-M3 tem dimensões de 640 x 530 x 270 mm e peso de 43 kg , por isso é recomendável que você tenha os meios necessários para seu correto manuseio e instalação para evitar lesões. Este inversor incorpora vários LEDs de estado que permitem indicar o seu funcionamento.

Abaixo estão as portas que o inversor Huawei SUN2000-33KTL-A possui :

1- Indicador LED.
2- Painel frontal.
3- Dissipador de calor.
4- Parafusos para fixação da âncora.
5- Porta de comunicações COM.
6- Furo para parafuso de travamento da chave DC.
7- Interruptor DC (seccionador do painel).
8- Porta para Smart Dongle (4G / Wlan).
9- Válvula de ventilação.
10- Terminais de entrada fotovoltaica.
11- Porta de saída CA.
12- Ponto de aterramento.

Usos comuns Inversor trifásico Huawei SUN2000-36KTL-M3

O inversor Huawei SUN2000-36KTL-M3 é um modelo intermediário dentro da linha de inversores trifásicos de conexão à rede KTL Huawei. Existe uma gama trifásica entre 3kW e 185kW pelo que teremos sempre uma solução Huawei para cada necessidade. O inversor Huawei SUN2000-36KTL-M3 está preparado para ser instalado naquelas instalações fotovoltaicas em que também exista ligação à rede eléctrica , para que o consumo efectuado durante o dia em que os painéis recebem radiação solar aproveite a fonte de energia fornecida pelos painéis é a fonte de energia , enquanto o horário noturno ou o consumo diurno em dias de pouca ou nenhuma radiação solar será tomado como fonte de energia oferecida pela rede elétrica. Desta forma, o inversor Huawei SUN2000-36KTL-M3 oferece economias significativas na conta de luz para aquelas instalações que fazem consumo regular durante o dia. O inversor SUN2000-36KTL-M3 está preparado para instalações de conexão à rede que não possuem baterias.

Diagrama de fiação do inversor trifásico Huawei SUN2000-36KTL-M3
