Description

Possui duas entradas AC com chave de transferência integrada. O Quattro pode ser conectado a duas fontes de energia CA independentes, por exemplo, a rede elétrica da doca ou um gerador, ou dois geradores. Ele se conectará automaticamente à fonte de alimentação ativa.

Duas tomadas AC

A saída principal possui a função “no-break”. O Quattro é responsável por alimentar as cargas conectadas em caso de blackout ou desconexão da rede/gerador. Isto acontece tão rapidamente (menos de 20 milissegundos) que os computadores e outros equipamentos eletrônicos continuam a funcionar sem interrupção.

A segunda saída só fica ativa quando a alimentação CA é fornecida a uma das entradas do Quattro. Nesta saída podem ser conectados dispositivos que não devem descarregar a bateria, como um aquecedor de água, por exemplo:

Potência praticamente ilimitada graças à operação paralela, até 10 unidades Quattro podem operar em paralelo. Dez unidades 48/5000/70, por exemplo, fornecerão uma potência de 45kW/50kVA e uma capacidade de carga de 700 amperes.

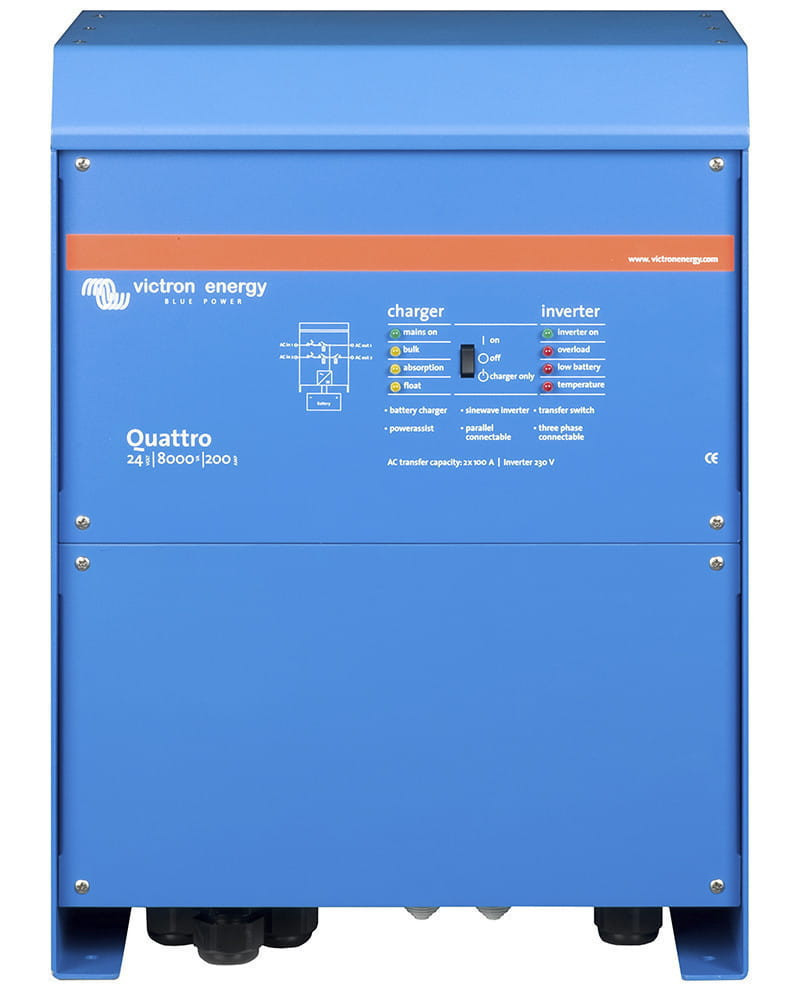

O Inversor Victron Quattro 8000VA 24V 200+100A possui capacidade de operação trifásica, ou seja, podem ser configuradas três unidades para saída trifásica. Mas isso não é tudo: até 10 grupos de três unidades podem ser conectados em paralelo para fornecer potência de inversor de 135 kW/150 kVA e capacidade de carregamento superior a 2.000 A.

O inversor Victron Quattro 8000VA 24V 200+100A possui opções de fase dividida. Duas unidades podem ser empilhadas para fornecer 120-0-120 V e até 6 unidades adicionais por fase podem ser colocadas em paralelo para fornecer energia em fase dividida de até 30 kW/36 kVA. Uma fonte CA de fase dividida também pode ser obtida conectando nosso autotransformador a um inversor “Europeu” programado para fornecer 240V/60Hz.

PowerControl – Em casos de energia limitada do gerador, doca ou rede O Quattro é um carregador de bateria muito potente. Portanto, utilizará muita corrente do gerador ou da rede de docas. Um limite de corrente pode ser definido para cada uma das entradas CA. O Quattro levará então em consideração as demais cargas CA e utilizará o excesso de corrente para carregar as baterias, evitando assim sobrecarregar o gerador ou a rede de cais.

PowerAssist – Reforço da potência do gerador ou da rede doca. Esta característica leva o princípio PowerControl a outra dimensão, permitindo ao Quattro complementar a capacidade da fonte alternativa. Quando a potência de pico é necessária por um curto período de tempo, como costuma acontecer, o Quattro compensará imediatamente a possível falta de energia da corrente da doca ou do gerador com energia da bateria. Quando a carga é reduzida, o excesso de energia é utilizado para recarregar a bateria.

Energia solar: A energia CA está disponível mesmo durante um apagão. O Quattro pode ser usado em sistemas fotovoltaicos conectados e fora da rede e em outros sistemas elétricos alternativos.

A configuração do sistema não poderia ser mais simples. Depois de instalado, o Quattro está pronto para uso. Se a configuração precisar ser alterada, isso poderá ser feito em questão de minutos usando um novo procedimento de configuração de chave DIP. Com os interruptores DIP você pode até programar operação paralela e trifásica: sem necessidade de computador!

Além disso, um VE.Net também pode ser usado em vez de interruptores DIP. E existem programas sofisticados disponíveis (VE.Bus Quick Configure e VE.Bus System Configurator) para configurar vários recursos novos e avançados.
