Description

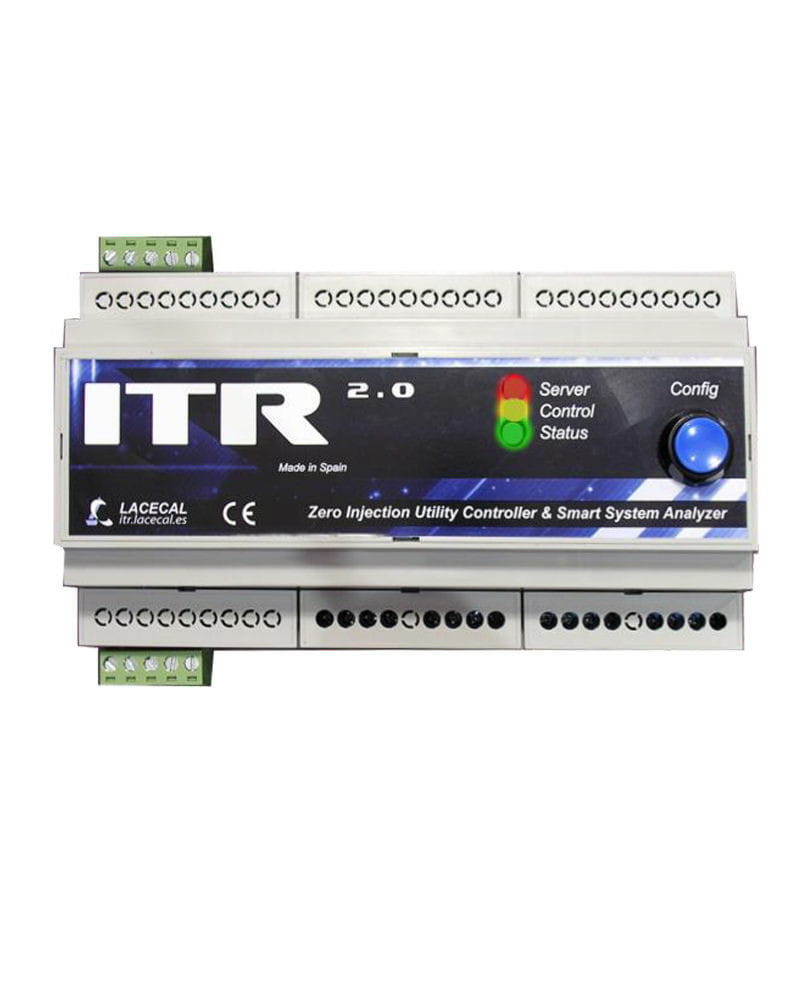

O Wattímetro Lacecal ITR 2.0 é um avançado medidor de energia trifásico que utiliza toróides de medição indireta que serve para conhecer com precisão o consumo elétrico que temos em nossa instalação. O próprio wattímetro possui um servidor Web ao qual podemos acessar para personalizar totalmente sua configuração, pois também é compatível com uma infinidade de marcas do mercado como Inversores Huawei , Inversores Kostal , Inversores SMA e muitas outras marcas do mercado.

A finalidade do wattímetro é comunicar a conexão da rede ao inversor através de qualquer opção de comunicação disponível, uma vez que este wattímetro suporta tipos de conexão serial RS485, conexão serial RS422 e também conexão Ethernet. Utilizando pinças de medição toroidais , eles são conectados ao próprio wattímetro e pode-se medir a intensidade da corrente que circula por cada um deles. Através de uma referência conectando diretamente a eles temos a tensão para que o cálculo da potência esteja correto.

Este modelo da marca Lacecal é compatível com uma infinidade de inversores e para sistemas de alta potência, embora também possa ser utilizado para sistemas monofásicos menores. Graças à medição do consumo elétrico em cada uma das fases e à rápida comunicação da Interface, o inversor é capaz de limitar a potência ao que a casa ou instalação elétrica em geral está consumindo naquele mesmo momento , ou se quisermos despejar o excedente de produção, saberemos a percentagem de produção que estamos a poupar com base no nosso consumo.

O wattímetro é alimentado pela tensão que mede na fase R, por isso sempre que estiver conectado a um sistema monofásico, essa fase deve ser utilizada para que o wattímetro possa ligar. Esta versão 5A indica que os transformadores de corrente que devem ser utilizados com este wattímetro devem ser de 5A. Existe outra versão para transformadores de corrente 250mA, corresponde ao modelo 0,25A
