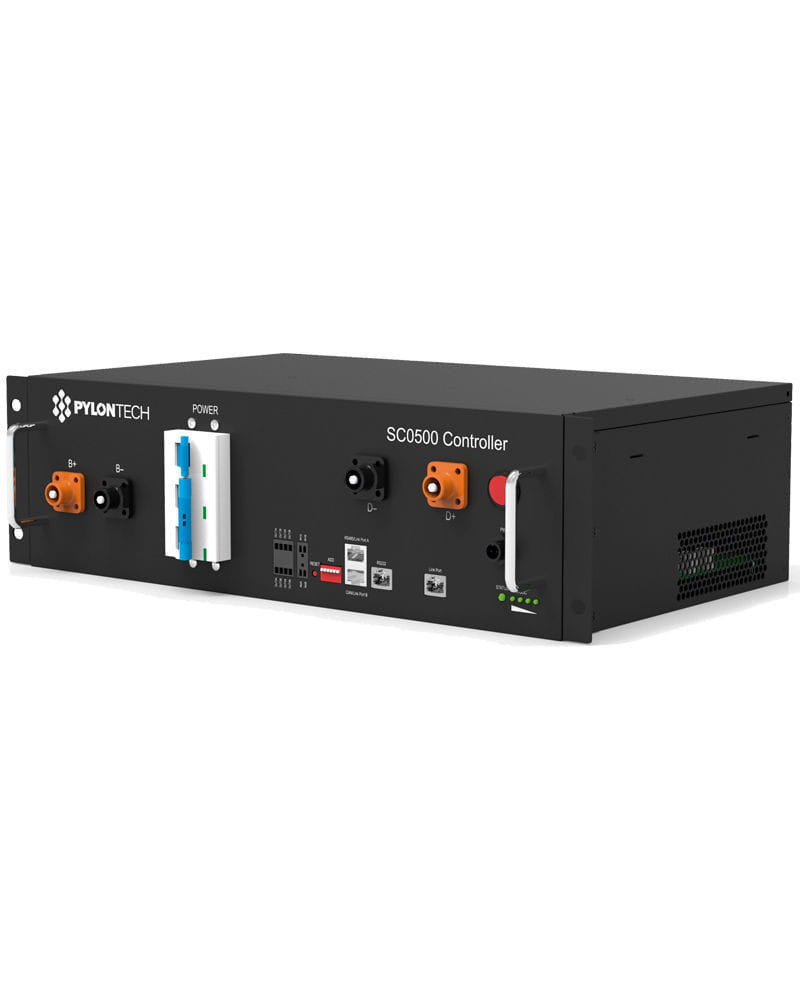

O BMS Pylontech SC0500A HV é necessário para a conexão dos módulos de bateria de lítio Pylontech H48050 48V HV entre si . Em um sistema com acumulação de alta tensão, os modelos de Bateria de Lítio Pylontech H48050 48V são conectados em série entre si, e para gerenciar o grupo de acumuladores e comunicações ao inversor é necessário este BMS Pylontech SC0500A HV.

Conectando as baterias Pylontech H48050 48V HV com o Pylontech SC0500A HV BMS

Em todos os casos, as ligações das baterias Pylontech devem ser feitas respeitando os limites estabelecidos pelo fabricante. Para as baterias Pylontech H48050 48V HV que estão conectadas a este BMS Pylontech SC0500A HV, devem ser usadas no mínimo 3 unidades e no máximo 7. Isso nos oferece faixas de tensão nominal entre 144 e 336V.

Todos os módulos de bateria Pylontech H48050 48V HV se conectam entre si em série e à porta esquerda deste Pylontech SC0500A HV BMS. O BMS incorpora outro par de conectores positivos e negativos adicionais para conexão ao inversor. Para comunicação de dados, o Pylontech SC0500A HV BMS incorpora uma porta com a qual se comunica com todas as baterias do bloco que está conectado. Se você precisa de um sistema com mais acumulação, você precisa de um Controlador MBMS1000 que possa agrupar vários sistemas com BMS Pylontech SC0500A HV e suas correspondentes baterias Pylontech H48050 48V HV. A conexão do MBMS1000 será com fiação de dados, os BMS também se comunicarão entre si com cabo de dados e será necessário ter um barramento para unificar todos os grupos de baterias para conexão dos terminais positivo e negativo.
