Description

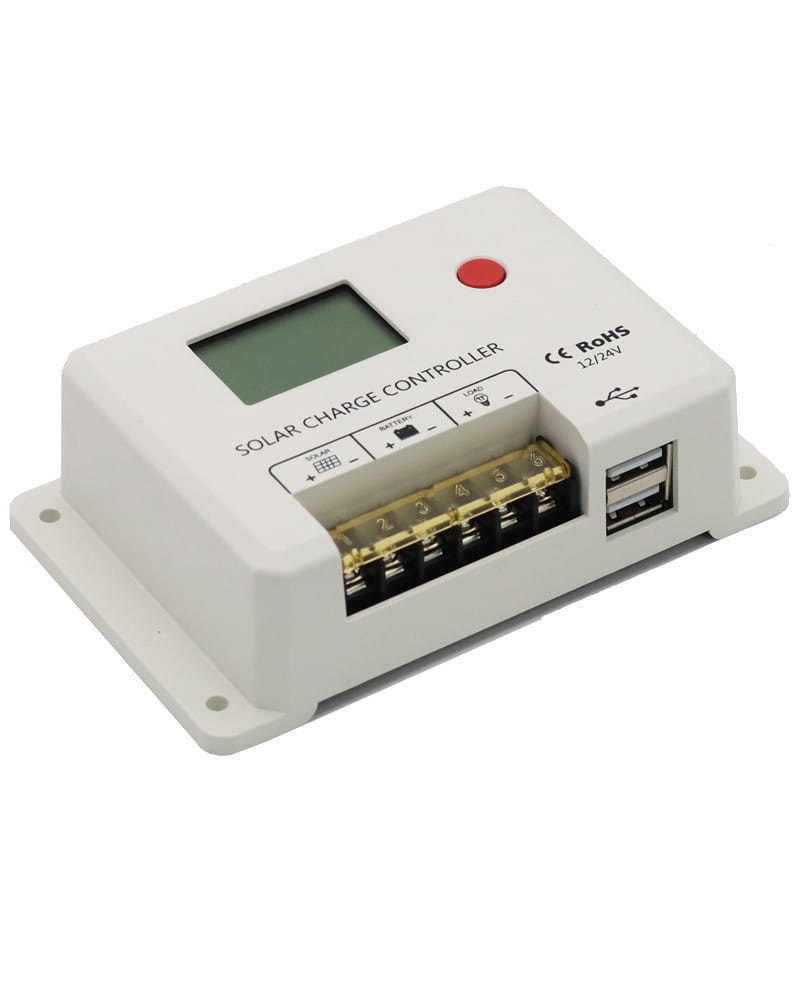

Este Regulador Solar do fabricante SRNE permite carregar uma bateria de 12 ou 24V a partir da energia gerada por um painel solar de 12 ou 24V respetivamente. Possui um algoritmo de carregamento de três estágios usando modulação de pulso ou sistema de carregamento PWM. Possui tela LCD para visualizar e configurar os parâmetros de carregamento através do botão vermelho à direita. Também incorpora 2 saídas USB para poder carregar um dispositivo que utiliza USB com 5V. O Regulador Solar LCD PWM 20A 12/24V possui diversos algoritmos de carregamento baseados em nossa tecnologia de bateria , além de proteção contra descarga reversa.

Este regulador PWM suporta no máximo 20A a 12V ou 20A a 24V.

Visor do regulador solar PWM 20A 12/24V LCD

Os Reguladores PWM SRNE incorporam uma tela LCD na qual podemos visualizar os seguintes parâmetros:

– Estado geral de funcionamento.

– Estimativa de tensão da bateria e SOC (barra de carga).

– Intensidade de entrada em A dos painéis.

– Corrente de saída em A para consumo em corrente contínua.

– Algoritmo de carregamento selecionado com base em nossa tecnologia de bateria.

– Temperatura através do sensor integrado

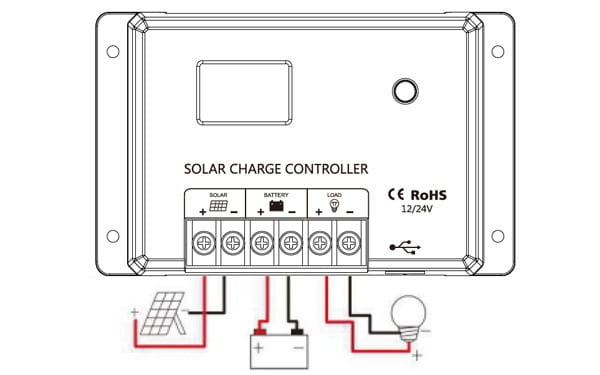

Diagrama de conexão do regulador solar PWM 20A 12/24V LCD

Instalação do regulador solar PWM 20A 12/24V LCD

A instalação deste regulador solar é muito simples, porém, a C&M Pura Solar recomenda sempre que você siga as instruções e cuidados apropriados caso decida instalá-lo sozinho. É importante evitar quebras e avarias devido à instalação incorreta. Na C&M Pura Solar, durante o start-up você pode nos consultar e nós podemos auxiliá-lo para que você mesmo instale.

Terminal de conexão do regulador solar PWM 20A 12/24V LCD

Para instalar corretamente o Regulador Solar LCD PWM 20A 12/24V, você deve primeiro conectar a bateria. Assim que o regulador iniciar e sua tensão aparecer na tela, devemos nos certificar de que se for uma bateria de 24V, altere a tensão de trabalho na configuração do dispositivo. Feito isso, podemos conectar o painel solar ou os consumos que queremos alimentar através do próprio Regulador Solar LCD PWM 20A 12/24V.

As conexões USB podem ser usadas para carregar um celular, um tablet ou qualquer dispositivo através desta conexão USB de 5V. A saída de consumo de 12V pode ser programada para funcionar como um dispositivo automático que conecta e desconecta dependendo da luz ambiente.
